一、 結構概述：

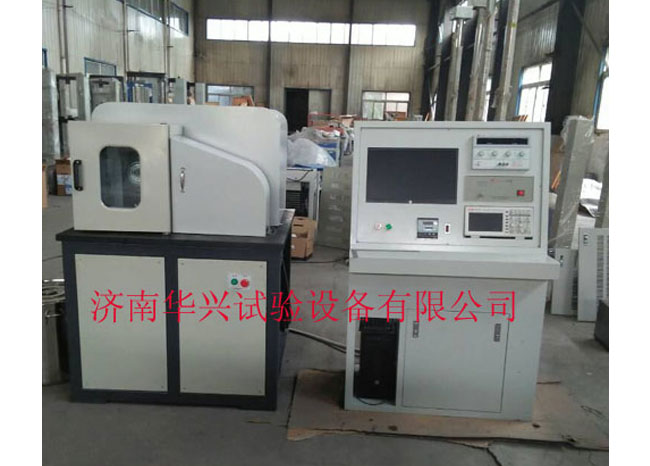

本試驗機采用微機控制和示波器結合的試驗方式來進行離合器動態性能試驗，能夠測量離合器總成的動態加載的吸合性能、測量吸合和脫開時間、測試離合器的動態加載疲勞試驗性能、測量離合器的動態加載扭矩等性能，也可一定溫度下，測定離合器一些性能。主機采用組合式結構，本機結構主要有電機、測功機及調速系統、溫控器、示波器、變頻器、動態扭矩傳感器組成，負荷和扭矩測量系統由高精度的動態扭矩傳感器、測量放大器、A/D轉換器、穩壓電源等組成。通過微機控制電機的正、反轉和速度；電機帶動測功機進行動態扭矩的測量，示波器測量時間，溫控器控制溫度。所有的控制參數及測量結果均可以在屏幕上實時顯示。并具有過載保護功能。

二、 主要技術指標

1、溫度：室溫-150℃（可定制）

2、電源電壓：DC0-30V,15A

3、扭矩加載：0-150Nm（可定制）

4、電機驅動轉速：0-6000轉

5、時間控制：0-10S

6、計時器：0-150h

7、計數功能：0-20萬次

8、電機驅動功率：18.5Kw
