一、產品說明：

主要用于壓制沖剪試驗板材試樣，如更換模具或其他附具，還可作為一般壓力機使用，拓展更多的使用功能。

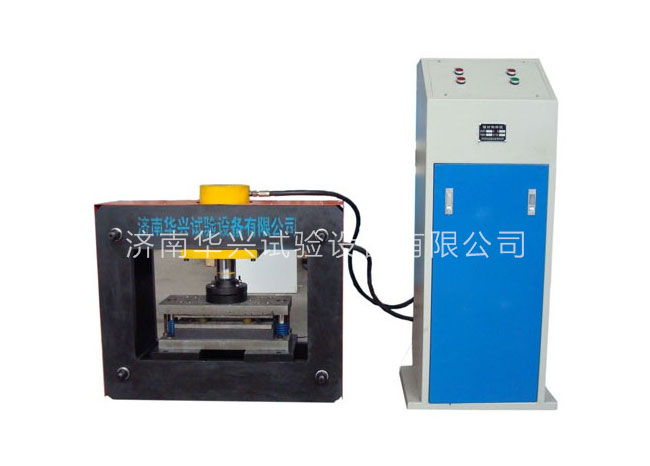

該機主要有液壓缸，液壓源和相應工裝模具組成，受力框架采用整體鋼板加工而成，剛性好，結構簡單，操作方便。液壓源采用三相電機驅動高壓油泵，安全閥限制高壓力，由手動換向閥實現油路換向，即活塞桿的向下壓剪運動和向上復位移動等動作，當手動換向閥在常態即不操作時閥芯處于中間位置，活塞停止移動。液壓油的壓力由耐震壓力表指示，其壓力指示值與壓剪力由下式計算：

F=P?πR?

F：壓剪力N；P：壓力表指示的油壓MPa值；R=140/2=70MM.

液壓油牌N46.用量約20升。

二、主要技術參數：

1、大壓力300KN（20MPa時）；

2、活塞直徑ф140；

3、活塞大行程100mm；

4、有效壓縮空間260mm；

5、電源380V，3相1.5KW；
